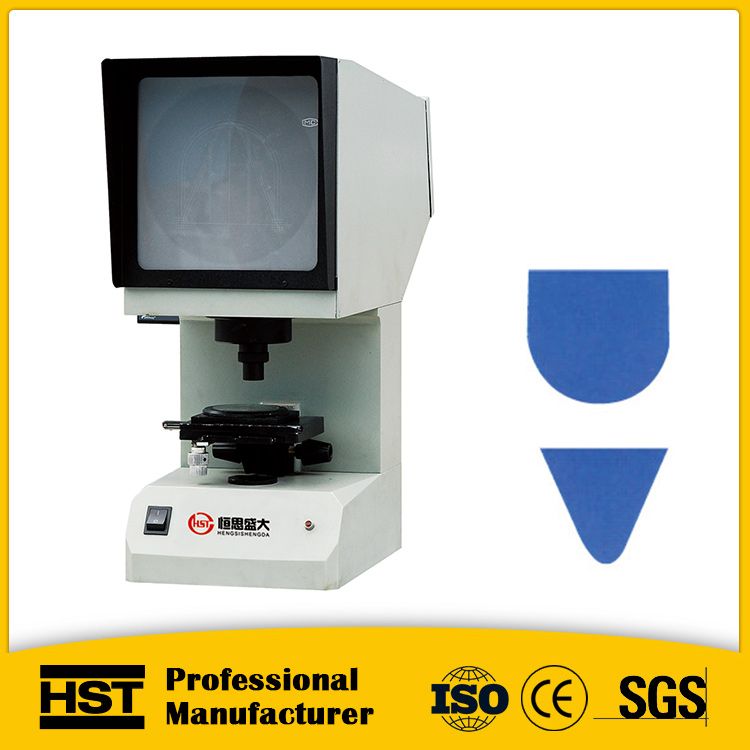

CST-50衝擊試樣投影儀:是根據GB/T229-2007《夏比缺口衝擊試驗方法》、ASTM E-23中對衝擊試樣缺口檢測要
求而設計開發的,是用於檢測衝擊試樣缺口製作是否合格的重要設備。
CST-50衝擊試樣投影儀產品技術參數:
|
產品型號 |
CST-50 |
|
|
放大倍數 |
50× |
|
|
物鏡放大倍率 |
2.5× |
|
|
投影物鏡放大倍率 |
20× |
|
|
投影屏尺寸 |
ф200mm |
|
|
工作台尺寸 |
方工作台 |
(110×125)mm |
|
圓工作台 |
Ф90 |
|
|
工作台位移 |
縱向±10mm,橫向±10mm,升降±12mm(無刻度) |
|
|
工作台轉動範圍 |
0~360о(無刻度) |
|
|
光源 |
鹵鎢燈12V/100W |
|
|
電源 |
200V/50HZ/150W |
|
|
外形尺寸 |
515×224×603mm |
|
|
重量 |
約20kg |
|
