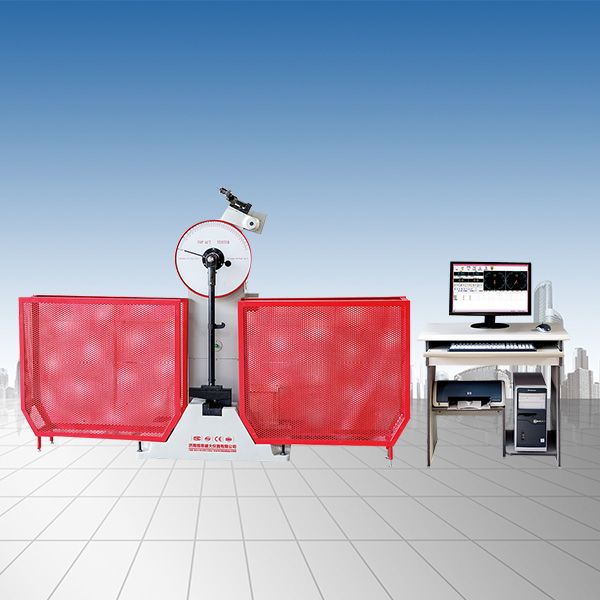

JBW-300B-500B微機控製半自動衝擊 產品特點

? 試驗機主機

u 試驗機主機為單支承柱式結構，懸臂式掛擺方式，擺錘錘體U型；

u 衝擊刀采用螺釘安裝固定，更換簡單方便；

u 試樣簡支梁式支承；

u 主機裝有安全防護銷，並且配備了安全防護網。

u 微機控製，按指令完成取擺、衝擊、自動揚擺、再衝擊試驗的全過程。

JBW-300B-500B微機控製半自動 產品技術參數

產品型號	JBW-500B
控製方式	計算機控製
衝擊能量	500J 250J
小讀數值	2J
衝擊速度	5.4m/s
擺錘預揚角	150°
角度準確度	±0.1°
試樣支座跨距	40mm
支座鉗口圓角	R1.0～1.5mm
衝擊刀刃圓角	R2.0～2.5mm(R8mm)
衝擊刀刃厚度	16mm
擺錘中心至衝擊點距離	800mm
標準試樣尺寸	10×10(7.5或5)×55mm
衝擊擺錘配置	250J/500J各一個
主機外形尺寸	2124×600×1340mm
整機重量	580
供電電源	三相四線製50Hz /380V



JBW-300B-500B微機控製半自動衝擊試驗機 產品標準配置

? 標準主機

u 試驗機主機1台：

u 擊擺錘2個（刀刃圓角：R_2-2.5mm，美標R₈）；

u S=12內六角扳手 1件；

u 支座調校器1支；

u 試樣對中器1支；

u 換擺拆卸器1件；

u 地腳螺釘4個；

u 衝擊試驗防護網1套；

u 測控係統一套：

u 高精度光電編碼器1支；

u 聯想品牌計算機一台；

u  HPA4彩色噴墨打印機一台；

u 試驗機專用測控係統一套；

u Windows操作環境下的試驗機專用控製一套。

? 擴展配置：

u 全封閉安全防護網
